■型号和规格代码
型号 | 规格代码 | 说明 |

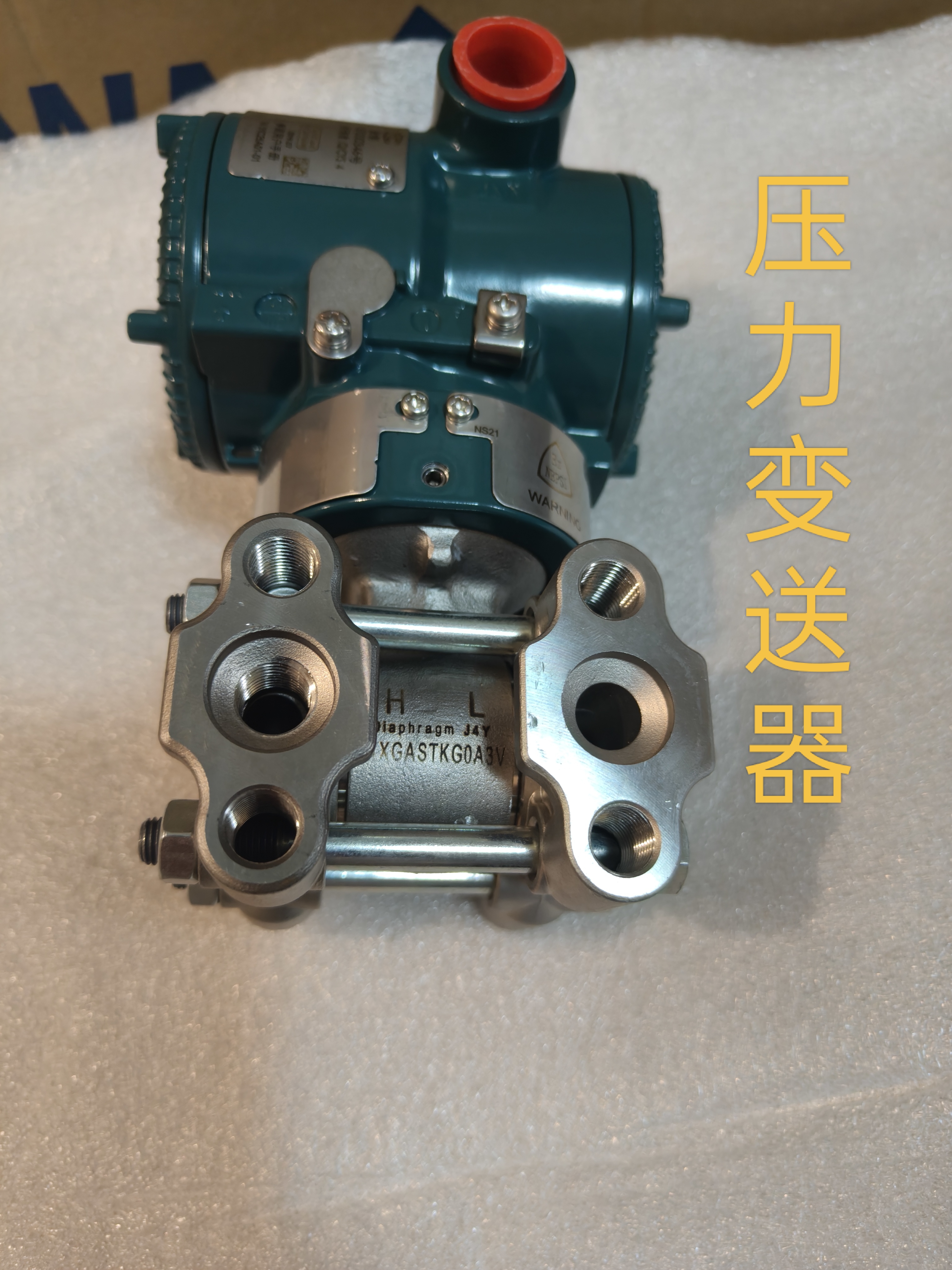

EJA110E | .......................................... | 差压变送器 |
输出信号 | -D........................................ -J ........................................ -F........................................ -G........................................ -Q........................................ | 4～20mADC BRAIN协议 4～20mADC HART 5/HART 7协议*1 FF现场总线协议 参阅GS 01C31T02-01CN PROFIBUSPA总线协议 参阅GS 01C31T04-01CN 1~5V DC低功耗 HART7协议 |
测量量程(膜盒) | F................................... L................................... M................................... H................................... V................................... | 0.5～5kPa(2.0～20inH2O)(接液部分材质代码S） 0.5～10kPa(2.0～40inH2O)(接液部分材质代码S除外） 1～100kPa(4～400inH2O) 5～500kPa(20～2000inH2O) 0.14～14MPa(20～2000psi) |
接液部分材质*2 | □................................ | 参阅“ 接液部分材质” 表 |
过程连接 | 0.................................. 1.................................. 2.................................. 3.................................. 4.................................. 5.................................. | 无过程接头(容室法兰上有Rc1/4内螺纹) 带Rc1/4内螺纹的过程接头 带Rc1/2内螺纹的过程接头 带1/4 NPT内螺纹的过程接头 带1/2 NPT内螺纹的过程接头 无过程接头(容室法兰上有1/4 NPT内螺纹) |
螺栓、螺母材质 | J.............................. G............................. C............................. | B7 316L SST 660 SST |
安装 | -7........................ -8........................ -9........................ -B ........................ -U........................ | 垂直安装，左侧高压，过程连接在下 水平安装，右侧高压
水平安装，左侧高压
底部过程连接，左侧高压*3*4 通用型*3 |
放大器外壳 | 1..................... 3..................... 2..................... | 铸铝合金 抗腐蚀铸铝合金*5 ASTMCF-8M不锈钢*6 |
电气连接 | 0................ 2................ 4................ 5................ 7................ 9................ A................ C................ D................ | G1/2内螺纹，一个电气接口不带盲塞 1/2 NPT内螺纹，两个电气接口不带盲塞 M20内螺纹，两个电气接口不带盲塞 G1/2内螺纹，两个电气接口带一个盲塞*7 1/2 NPT内螺纹，两个电气接口带一个盲塞*7 M20内螺纹，两个电气接口带一个盲塞*7 G1/2内螺纹，两个电气接口带一个SUS316盲塞 1/2 NPT内螺纹，两个电气接口带一个SUS316盲塞 M20内螺纹，两个电气接口带一个SUS316盲塞 |
内置显示表 | D........... E........... N........... | 数字显示表*8 带量程设置开关的数字显示表*9 无 |
2-inch管道安装支架 | A...... B...... C...... D...... J....... K...... M...... N...... | SECC 平托架 304 SST 平托架 SECC L型托架 304 SST L型托架 316 SST 平托架 316 SST L型托架 316 SST 底部过程连接 无 |
附加规格代码 | □/附加规格 |
|
|
|
|
|
|
|
|
|
|
|
*1: 默认为HART 5，HART7需特别指定。
*2: 用户必须考虑接液部分材质特性和介质的腐蚀性。选择不适当的材质可能会导致腐蚀性介质泄漏，对人体和工厂设施造成严重损害。
破损的膜片、封入液还可能混入介质中。特别注意强腐蚀性流体，如盐酸、硫酸、硫化氢、次氯酸钠及高温蒸汽(150℃[302℉]
或以上)。有关接液部分材质的详细信息，请联系横河川仪有限公司。
